Morsetto centrale a montaggio rapido solare

Il morsetto centrale a montaggio rapido solare è un componente vitale per i sistemi di montaggio fotovoltaici, si inserisce tra due pannelli solari per fissare saldamente i loro telai alla guida di montaggio. Mantiene lo spazio necessario tra i moduli, prevenendo eventuali movimenti indesiderati dovuti a vento, vibrazioni o dilatazione termica.

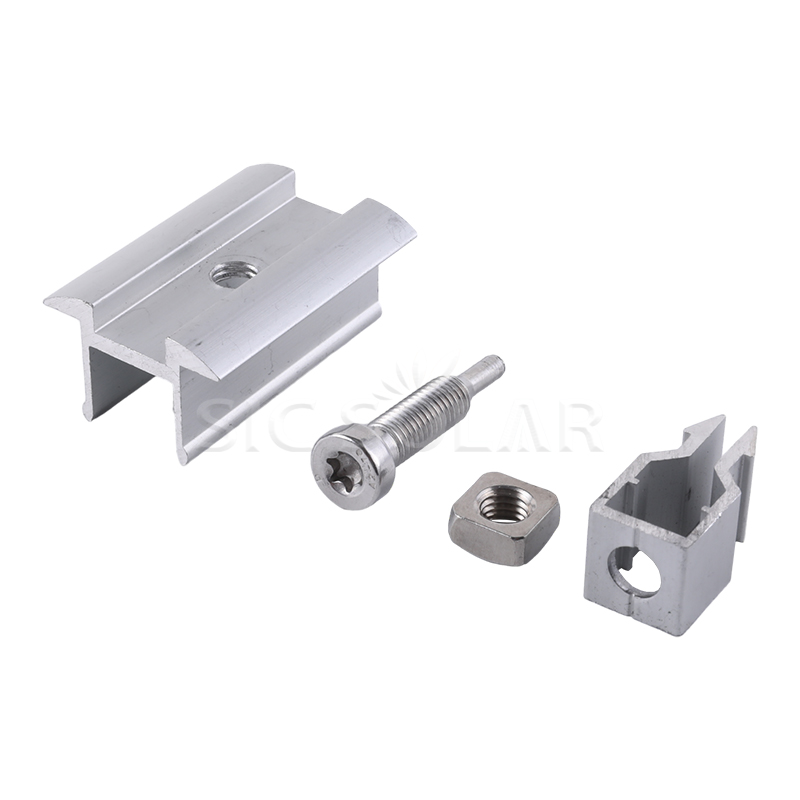

Componenti

Parametro (Specifica)

Perché scegliere il morsetto intermedio a montaggio rapido solare?

• Risparmio di tempo di installazione: il design di fissaggio semplificato riduce al minimo le fasi di installazione, consentendo agli installatori di lavorare in modo efficiente.
• Facile da installare: grazie alla facilità di movimentazione e posizionamento, il morsetto è adatto sia a piccole installazioni residenziali che a grandi progetti fotovoltaici.
• Prestazioni strutturali affidabili: offre un supporto stabile e aiuta i pannelli solari a resistere al vento, alle vibrazioni e ad altre sfide ambientali.
• Costruzione durevole per esterni: realizzata in lega di alluminio di alta qualità e hardware in acciaio inossidabile per prestazioni affidabili all'aperto.
• Applicazione flessibile: adatto a vari sistemi fotovoltaici, tra cui installazioni su tetto, montate a terra, commerciali, industriali e posti auto coperti solari.
• Aiuta a ridurre i costi di manodopera: un'installazione più rapida migliora la produttività complessiva del progetto e riduce al minimo le attività di fissaggio ripetitive.

Processo di installazione

• Preparare le guide di montaggio: assicurarsi che le guide di montaggio del fotovoltaico siano installate correttamente, allineate e fissate saldamente alla struttura di supporto.
• Posizionare il primo pannello solare: posizionare il primo modulo solare sulle guide di montaggio e fissarne il bordo esterno con un morsetto terminale appropriato.
• Posizionare il morsetto centrale a montaggio rapido: far scorrere o posizionare il morsetto centrale sulla guida di montaggio accanto al bordo del primo pannello.
• Installa il pannello adiacente: posiziona il secondo pannello solare in modo che il suo telaio si allinei correttamente contro il lato opposto del morsetto centrale.
• Controllare l'allineamento e la spaziatura: regolare per garantire un corretto allineamento e mantenere lo spazio specificato tra i pannelli.
• Stringere il dispositivo di fissaggio: fissare il morsetto centrale serrando il bullone alla specifica di coppia consigliata.
• Ripetere l'installazione: continuare a installare i pannelli rimanenti utilizzando lo stesso processo.
• Completare l'ispezione finale: verificare che tutti i morsetti siano posizionati correttamente, i dispositivi di fissaggio siano fissati e che la spaziatura dei moduli sia coerente in tutto l'array.

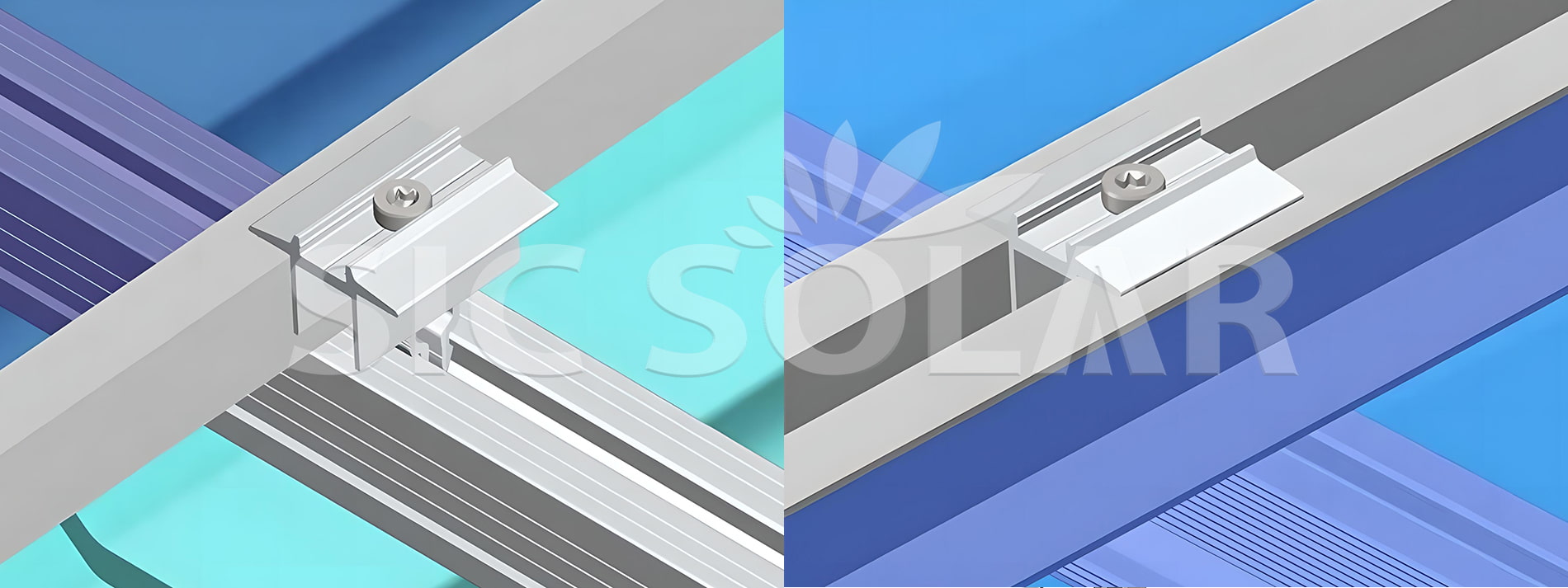

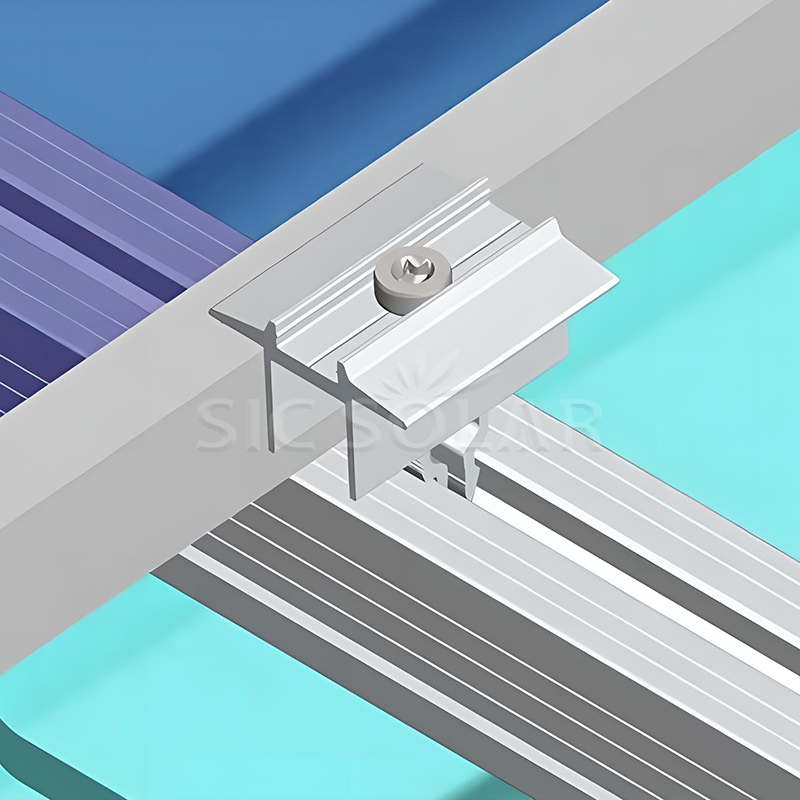

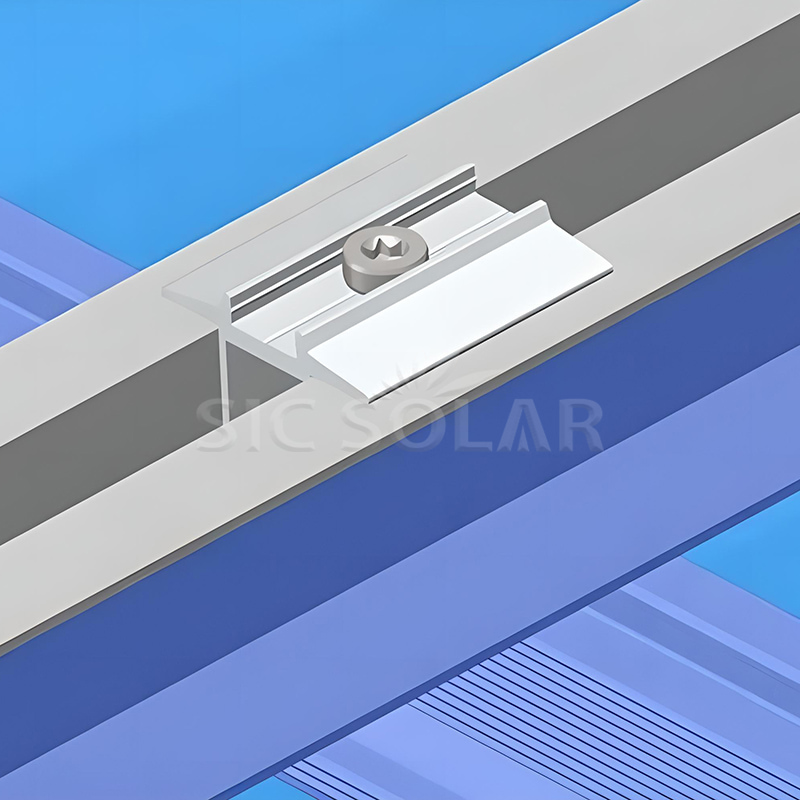

Visualizzazione dell'installazione

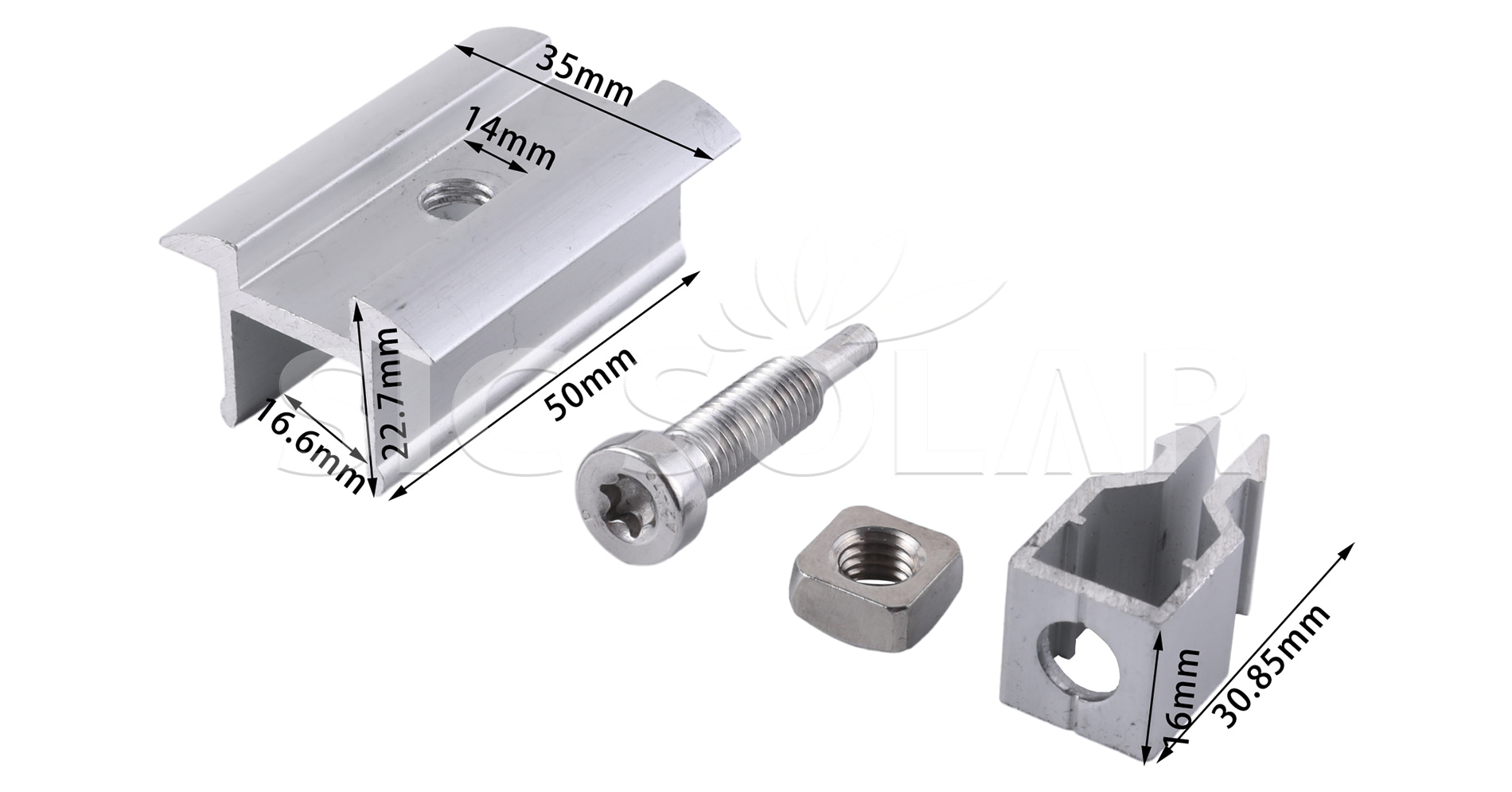

Dettagli

Pacchetto

Utilizziamo metodi di imballaggio e spedizione standard Solar Quick Mounting Mid Clamp. Tuttavia, se hai requisiti di imballaggio specifici, possiamo coordinarci con la fabbrica per imballare e spedire il prodotto secondo le tue specifiche.
