Morsetto terminale per montaggio a terra solare

Installato alle estremità delle file di pannelli solari, il morsetto terminale per montaggio a terra solare collega saldamente i telai dei moduli alle guide di montaggio. Svolge un ruolo cruciale nel fissaggio dei componenti nelle strutture solari montate a terra, garantendo che i pannelli rimangano posizionati in modo sicuro nonostante le mutevoli condizioni esterne.

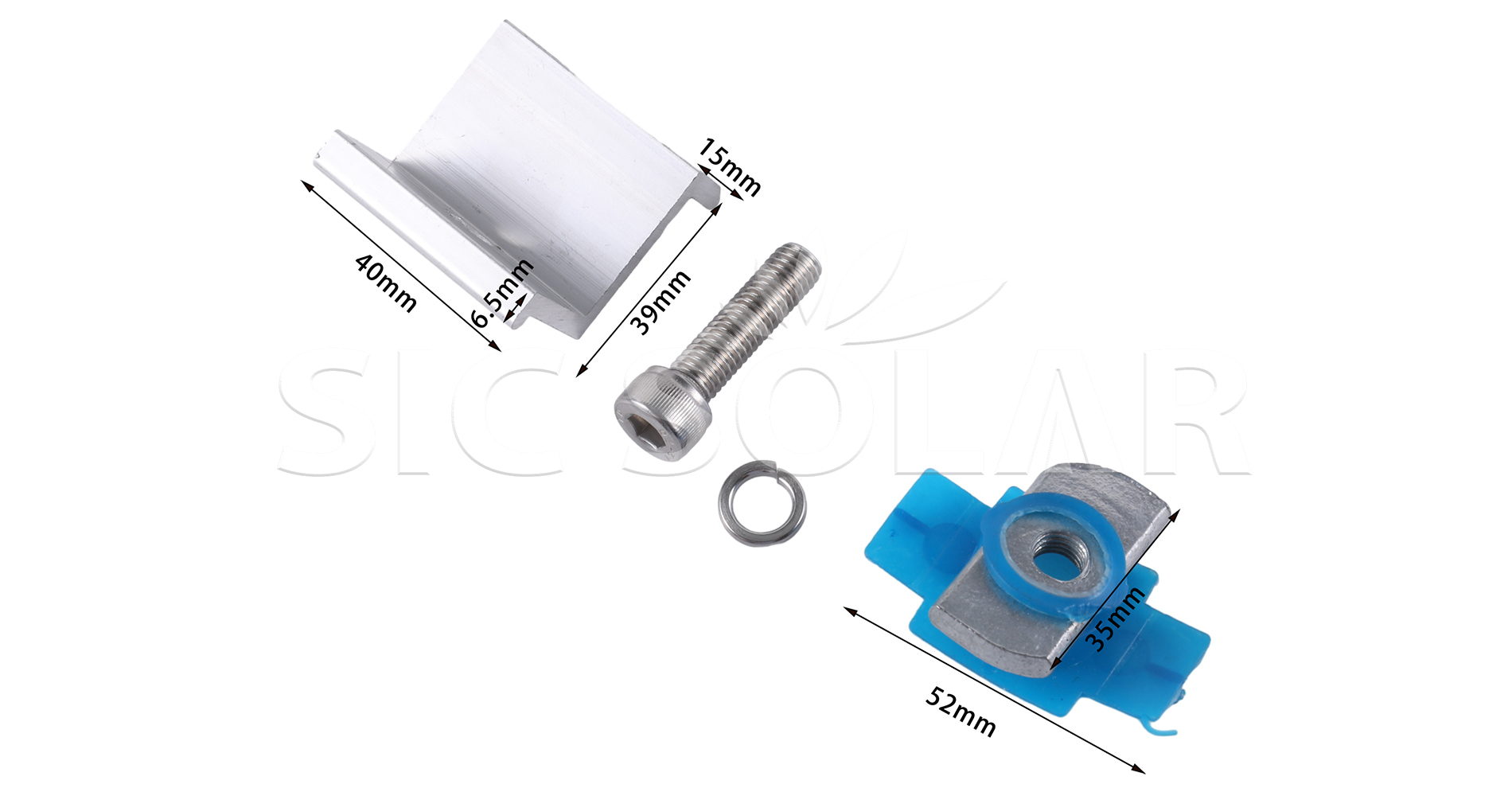

Componenti

Parametro (Specifica)

Caratteristiche e vantaggi

• Fissaggio robusto del modulo: il morsetto terminale garantisce un fissaggio meccanico affidabile al bordo del pannello solare, riducendo al minimo movimenti e vibrazioni indesiderati.
• Materialei durevoli: costruiti in lega di alluminio di alta qualità, che offre eccellente robustezza e resistenza alla corrosione, mentre gli elementi di fissaggio in acciaio inossidabile garantiscono prestazioni affidabili in ambienti esterni.
• Installazione semplice: il suo design semplice consente agli installatori di posizionare e serrare rapidamente il morsetto, riducendo i tempi di installazione e i costi di manodopera.
• Allineamento stabile del pannello: il morsetto mantiene la posizione e l'allineamento corretti dei pannelli esterni con le guide di montaggio.
• Resistenza agli agenti atmosferici: progettato per resistere alla luce solare, alla pioggia, all'umidità e alle condizioni meteorologiche variabili nelle applicazioni solari esterne se adeguatamente specificato.
• Ampia applicazione: compatibile con varie strutture solari montate a terra, inclusi sistemi ad inclinazione fissa, array a fila singola e progetti fotovoltaici su larga scala.
• Manutenzione ridotta: l'uso di materiali durevoli e un design semplice riducono al minimo le esigenze di manutenzione ordinaria per tutta la durata di servizio del sistema.

Passaggi di installazione

• Installazione della struttura di montaggio a terra: installazione completa di fondazioni, montanti, travi e guide di montaggio secondo le specifiche del progetto.
• Posizionare il pannello solare: posizionare il pannello solare sulle guide di montaggio e allinearlo secondo il layout dell'array pianificato.

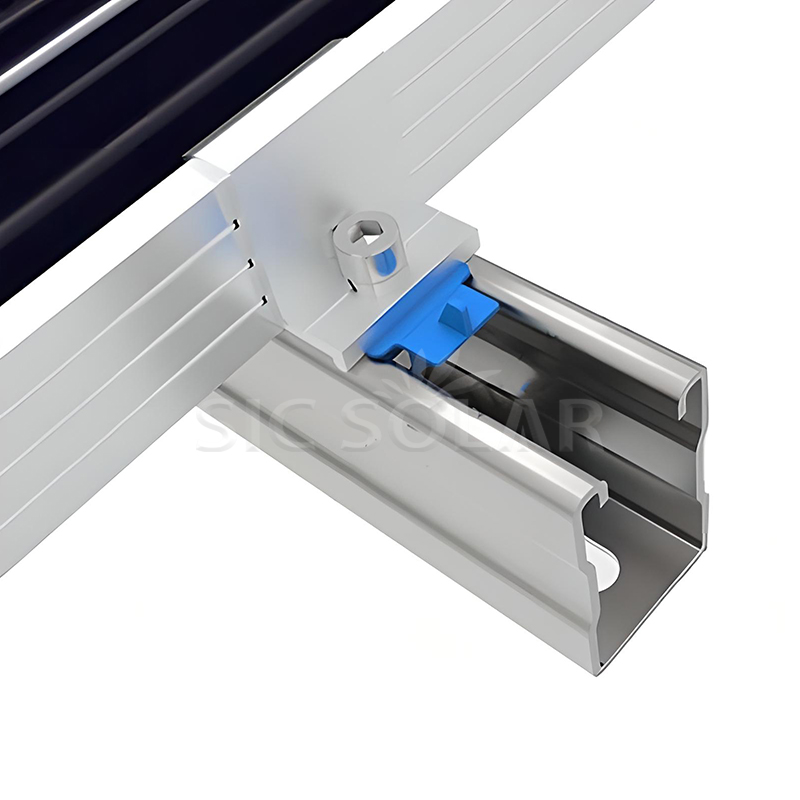

• Posizionare il morsetto terminale: posizionare il morsetto terminale per montaggio a terra solare contro il bordo esterno del telaio del pannello solare.
• Agganciare il binario: inserire o far scorrere il dispositivo di fissaggio del morsetto nel canale del binario compatibile e regolare secondo necessità.
• Regolare il pannello: assicurarsi del corretto posizionamento, spaziatura e allineamento prima del serraggio finale.

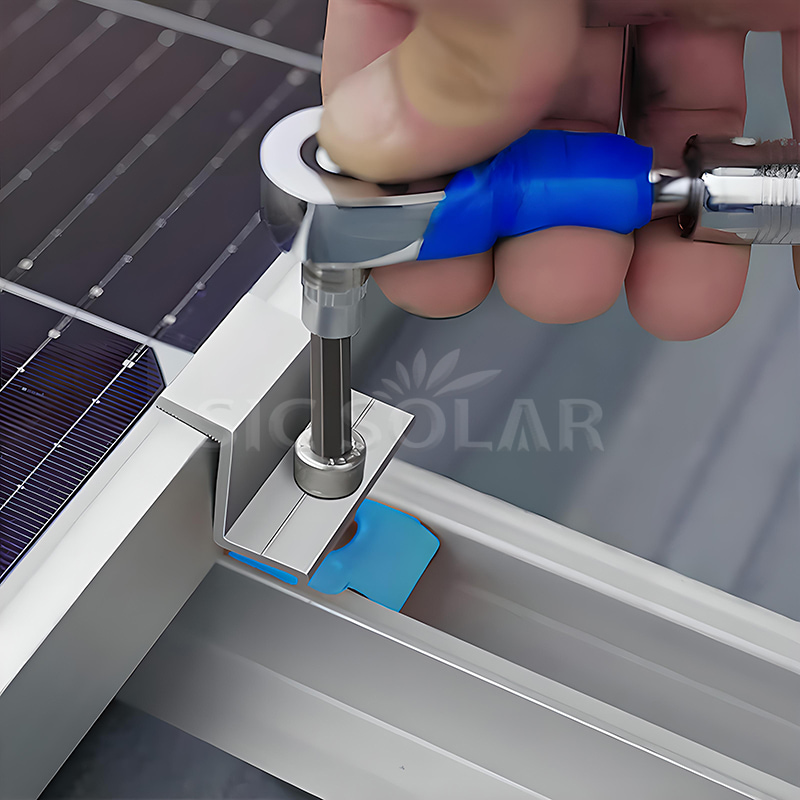

• Stringere l'elemento di fissaggio: serrare con la coppia specificata dal produttore.
• Eseguire un'ispezione finale: verificare il corretto posizionamento del morsetto e il fissaggio sicuro del pannello solare alla guida di montaggio.

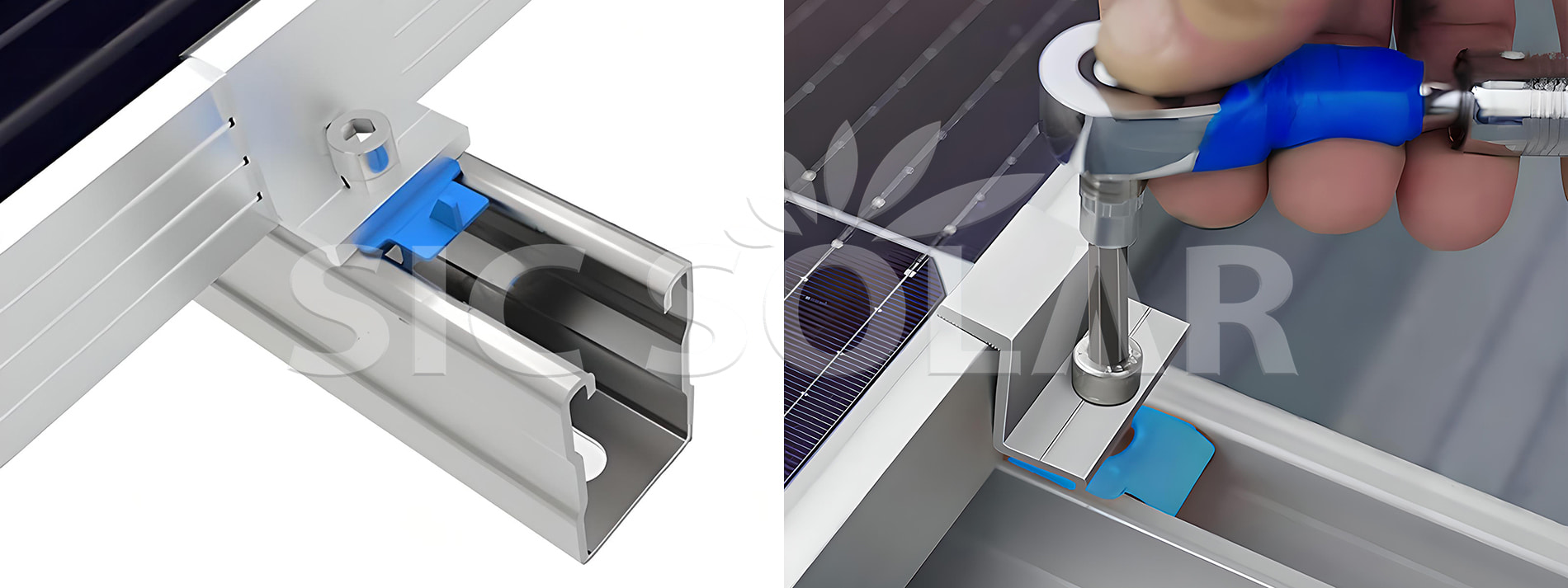

Scenario applicativo

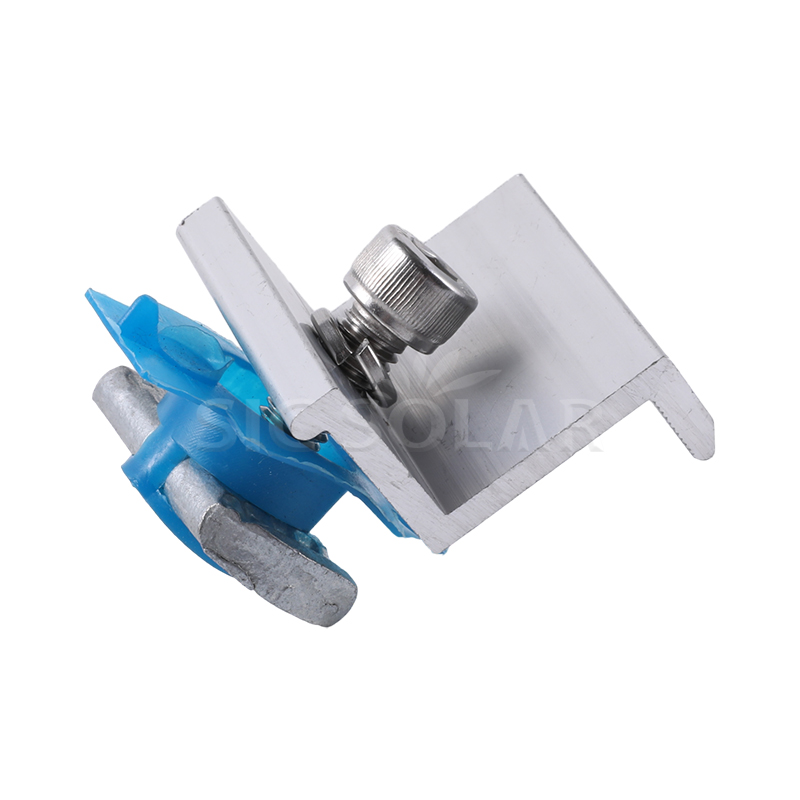

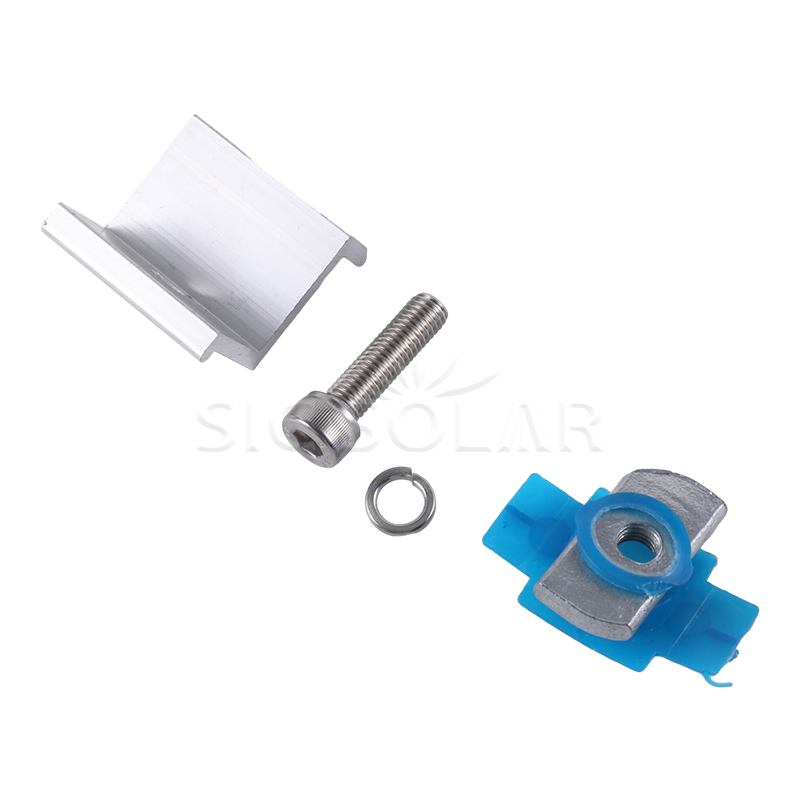

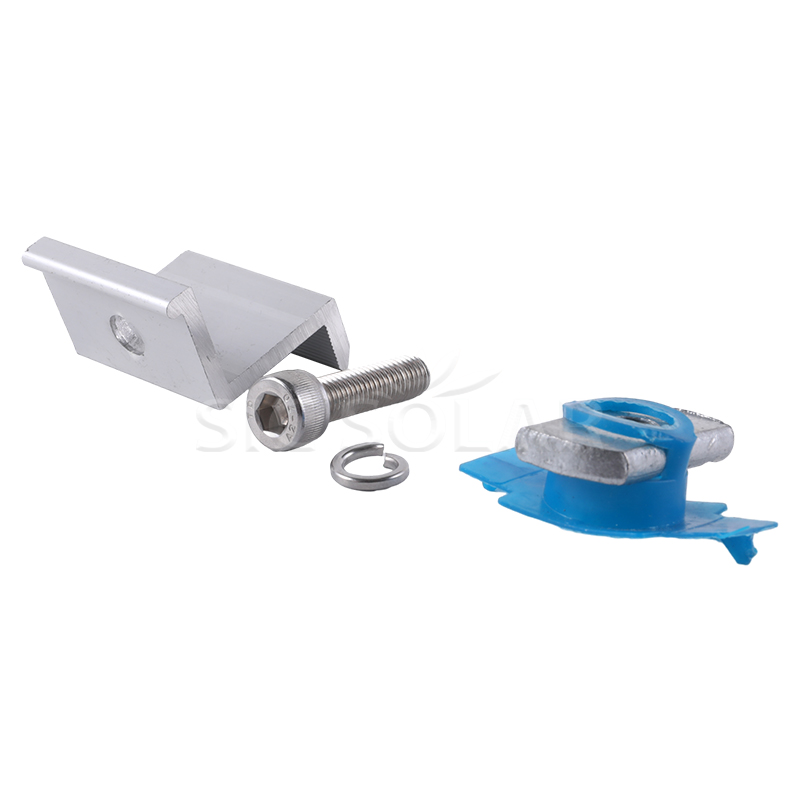

Dettagli

Pacchetto

Utilizziamo metodi di imballaggio e spedizione standard con morsetto terminale per montaggio a terra solare. Tuttavia, se hai requisiti di imballaggio specifici, possiamo coordinarci con la fabbrica per imballare e spedire il prodotto secondo le tue specifiche.
