Morsetto terminale per pannello solare

Il morsetto terminale per pannello solare funziona fissando il bordo esterno di un pannello solare, collegando saldamente il telaio del pannello alla guida di montaggio. Si integra con la struttura di montaggio solare per mantenere i moduli saldamente in posizione nel tempo. Disponibili in varie dimensioni e configurazioni, questi morsetti si adattano a diversi spessori di telaio di pannelli e profili di binari. La scelta del morsetto giusto è fondamentale per un fissaggio sicuro del modulo e prestazioni ottimali del sistema.

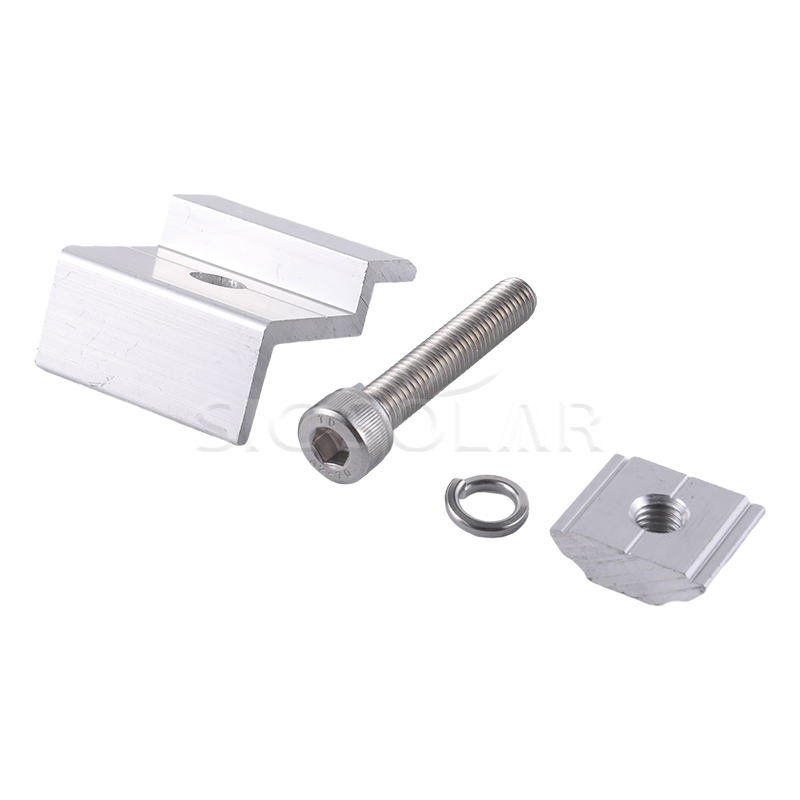

Componenti

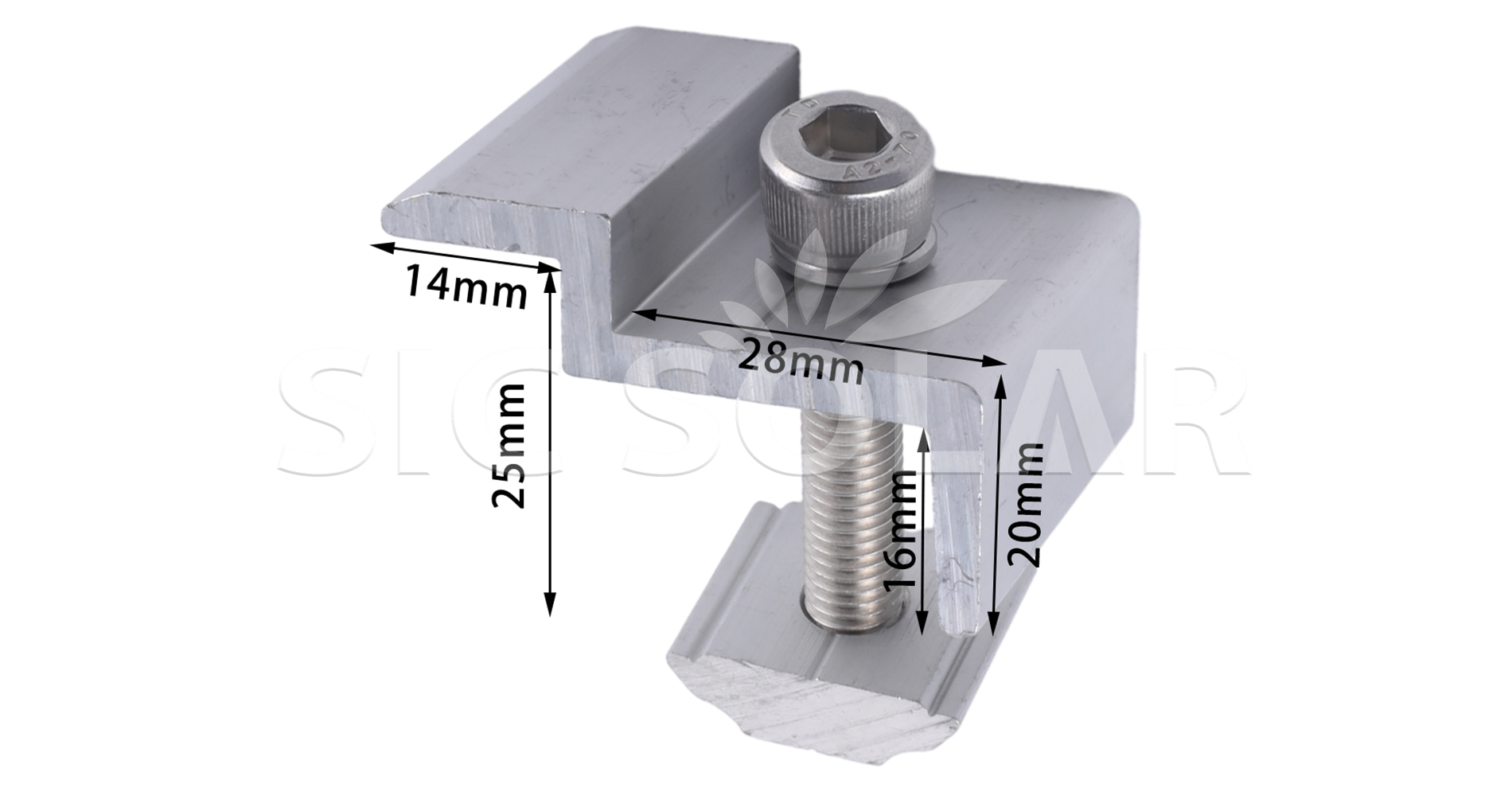

Parametro (Specifica)

Passaggi di installazione:

• Installare le guide di montaggio: impostare e allineare le guide di montaggio solari secondo il progetto. Assicurarsi che siano fissati saldamente al tetto o alla struttura di supporto.
• Posizionare il pannello solare: posizionare il pannello solare sulle guide di montaggio seguendo il layout previsto.
• Posizionare il morsetto terminale: posizionare il morsetto terminale del pannello solare contro il bordo del telaio del pannello esterno.
• Agganciare la guida di montaggio: inserire o far scorrere il dispositivo di fissaggio del morsetto nel canale della guida compatibile, regolandolo nella posizione corretta.
• Controllare l'allineamento: verificare il corretto posizionamento del pannello solare e assicurarsi che il morsetto rientri nell'area di bloccaggio consentita.
• Stringere l'elemento di fissaggio: serrare saldamente l'elemento di fissaggio, rispettando le impostazioni di coppia specificate dal produttore.
• Eseguire un'ispezione finale: ispezionare il morsetto, il dispositivo di fissaggio, il telaio del pannello e la guida di montaggio per confermare una connessione sicura e correttamente allineata.

Perché scegliere il morsetto terminale per pannello solare?

• Fissaggio affidabile del modulo: offre un supporto stabile per i bordi esterni dei pannelli solari.
• Installazione efficiente: il posizionamento e il fissaggio facili aiutano gli installatori a risparmiare tempo.
• Costruzione durevole: realizzata in lega di alluminio e acciaio inossidabile per uso esterno a lungo termine.
• Resistenza alla corrosione: resiste a pioggia, umidità, luce solare e altre condizioni ambientali.
• Compatibilità flessibile: disponibile in varie specifiche per diversi telai di moduli e guide di montaggio.
• Manutenzione ridotta: il design semplice e robusto riduce al minimo le esigenze di manutenzione ordinaria.
• Aspetto professionale: fornisce una finitura pulita e uniforme ai bordi del pannello solare.

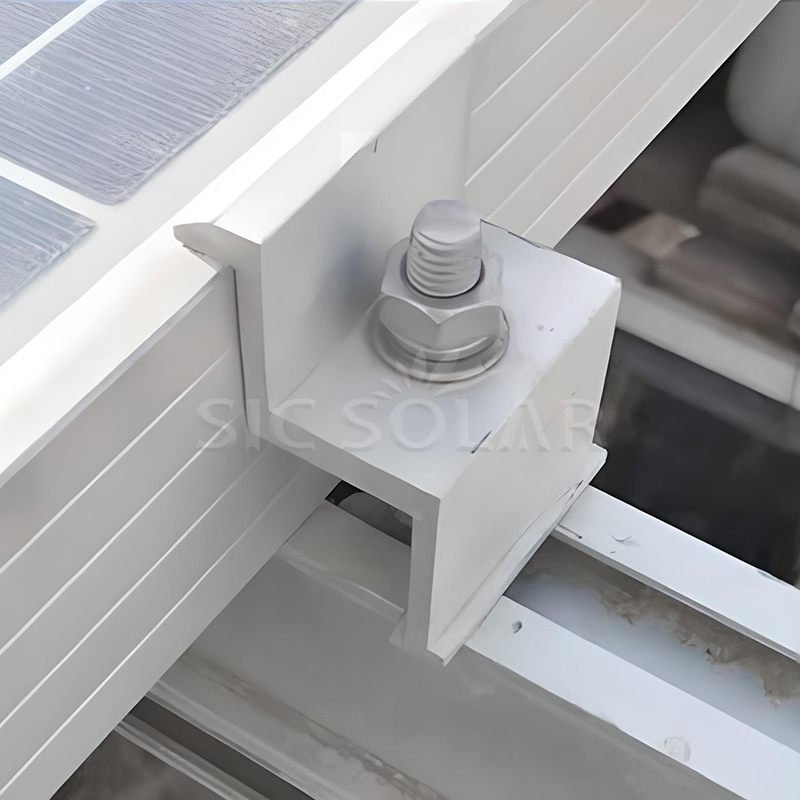

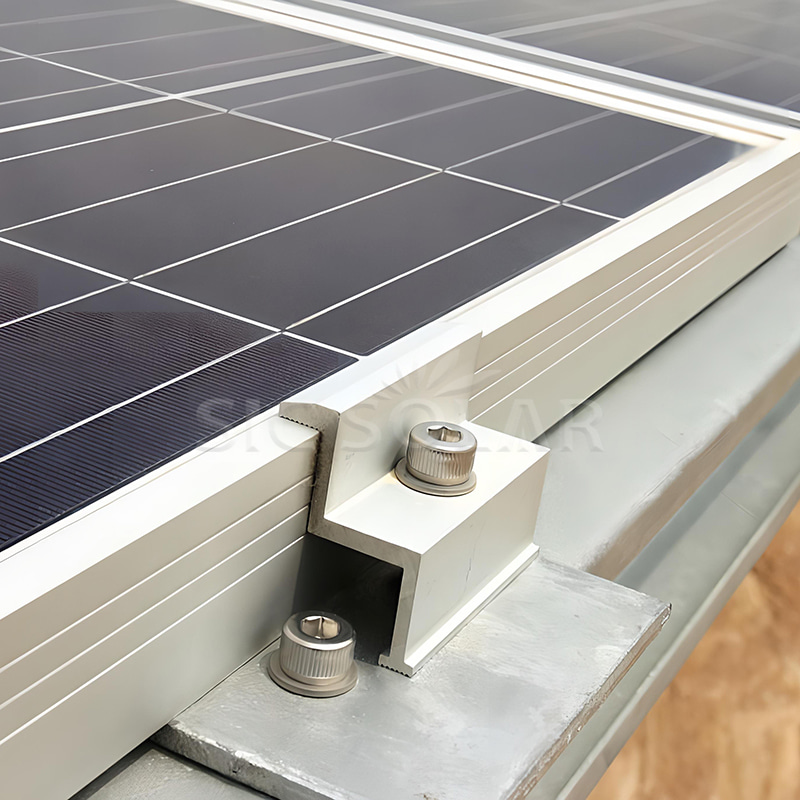

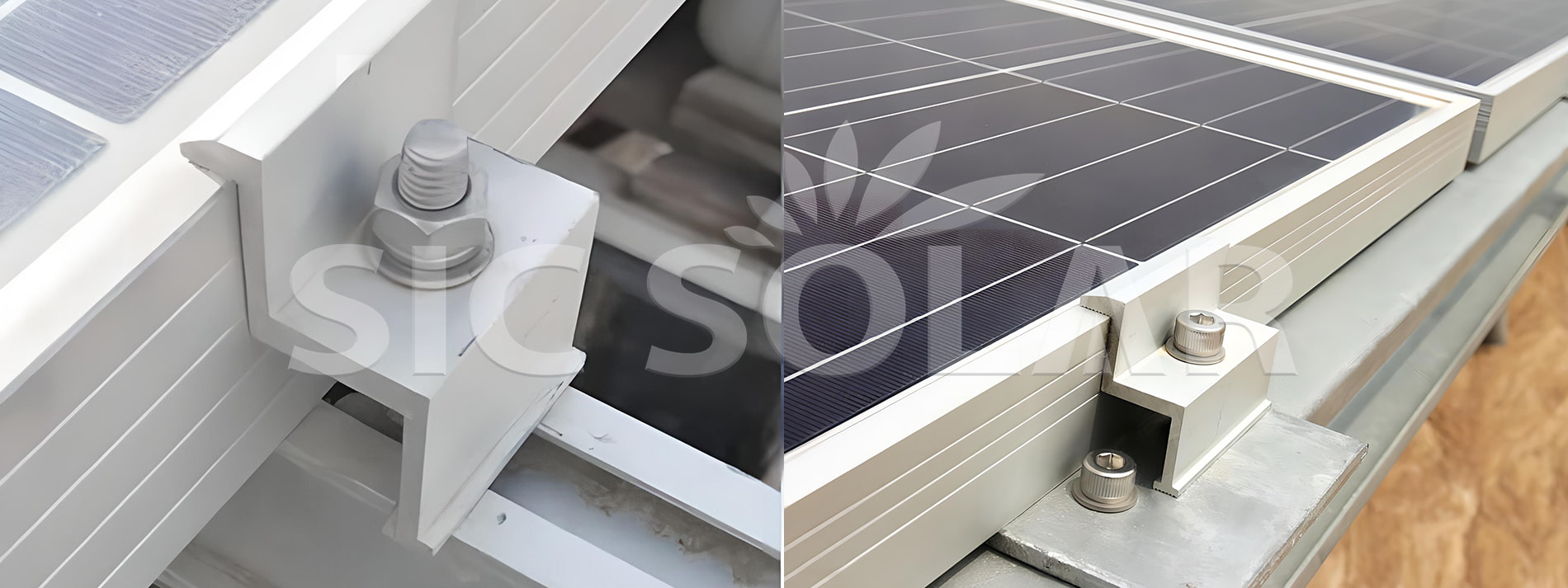

Scenario applicativo

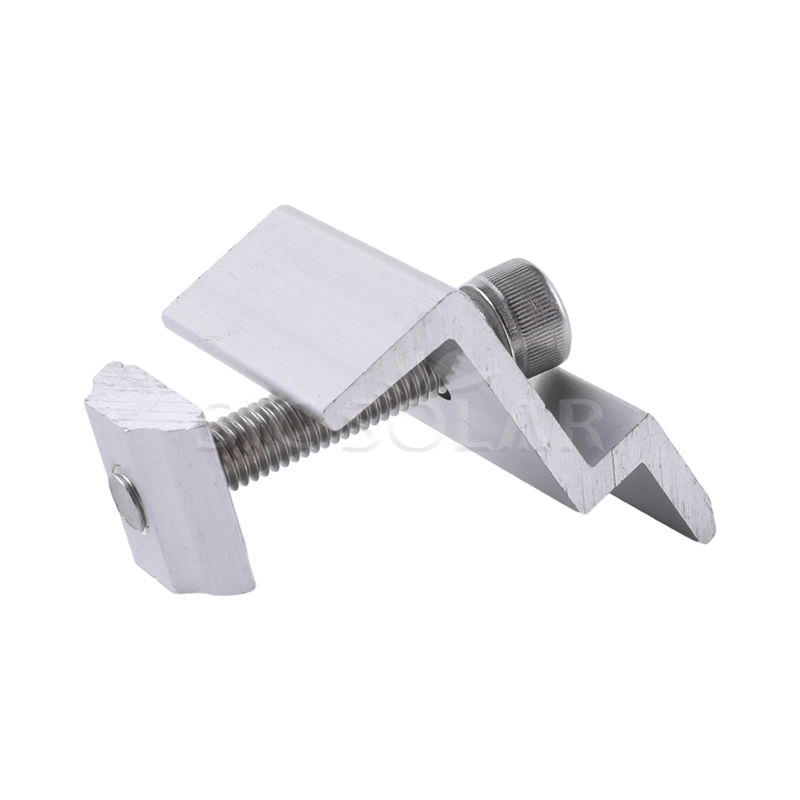

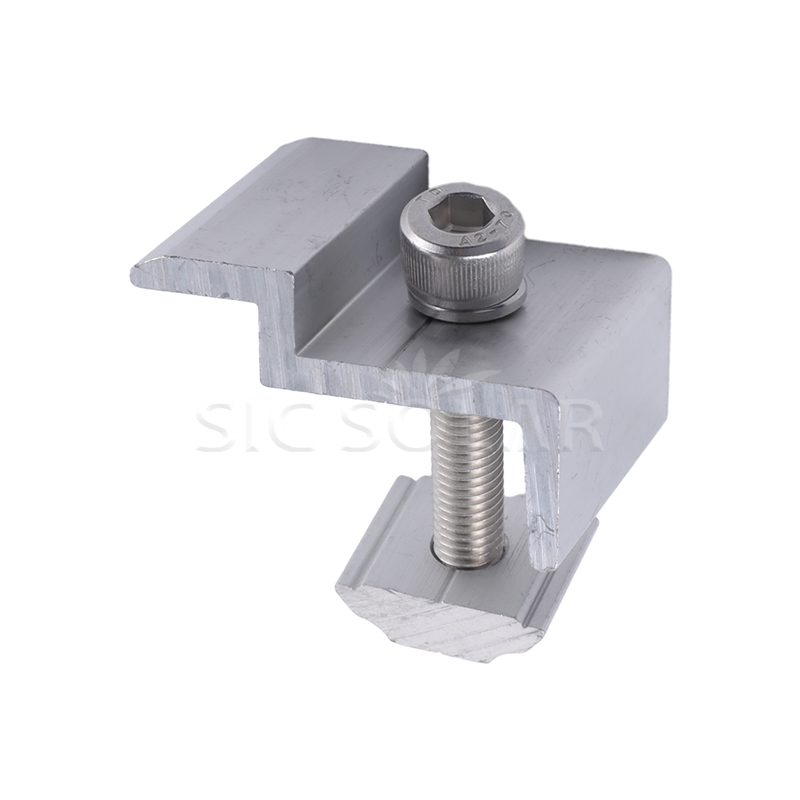

Dettagli

Pacchetto

Utilizziamo metodi di imballaggio e spedizione standard con morsetto terminale per pannello solare. Tuttavia, se hai requisiti di imballaggio specifici, possiamo coordinarci con la fabbrica per imballare e spedire il prodotto secondo le tue specifiche.
