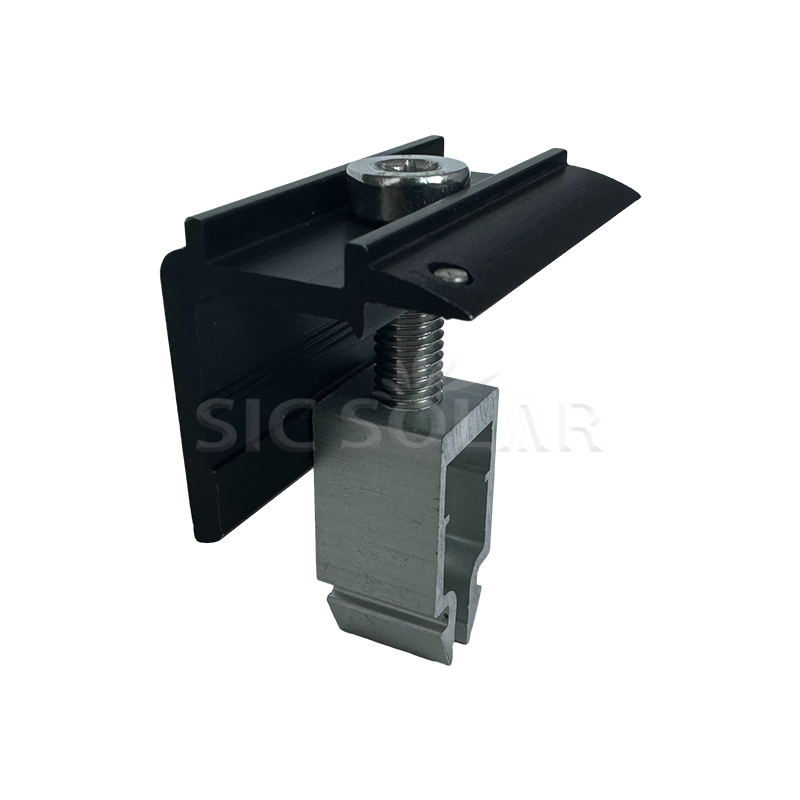

Morsetto terminale solare a montaggio rapido

Il morsetto terminale solare a montaggio rapido è installato all'estremità di una fila di pannelli solari per tenere saldamente il bordo esterno del modulo contro la guida di montaggio. Fornisce un collegamento stabile tra il telaio del pannello e la struttura di montaggio mantenendo semplice il processo di installazione. Il morsetto è progettato pensando agli installatori, facilitandone il posizionamento e il fissaggio in cantiere.

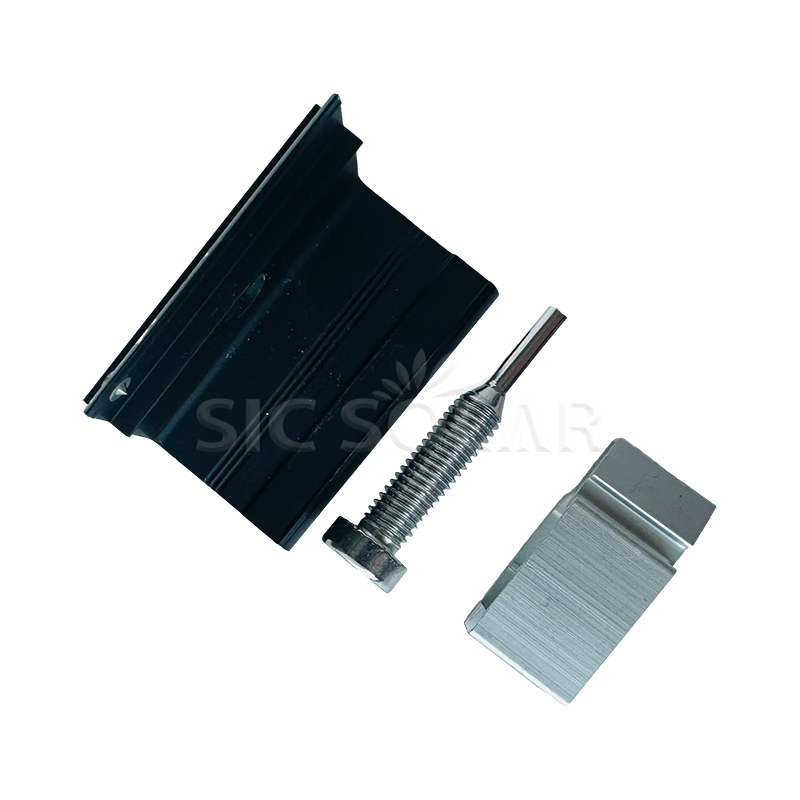

Componenti

Parametro (Specifica)

Passaggi di installazione

• Preparare le guide di montaggio: installare le guide in base al layout del progetto. Controllare l'allineamento delle guide, la spaziatura e i punti di fissaggio prima di posizionare i pannelli.
• Posizionare il pannello solare: posizionare il modulo sulle guide di montaggio e regolarlo nella posizione richiesta.
• Posizionare il morsetto terminale: posizionare il morsetto terminale a montaggio rapido contro il bordo esterno del telaio del pannello solare.
• Collegare il morsetto: inserire il dispositivo di fissaggio appropriato nella guida di montaggio e collegarlo al morsetto terminale.
• Regolare il morsetto: verificare che il morsetto aderisca correttamente al telaio del pannello e sia posizionato all'interno dell'area di bloccaggio specificata dal produttore del modulo.
• Stringere il dispositivo di fissaggio: stringere il bullone o il dado alla coppia consigliata. Evitare un serraggio eccessivo.
• Eseguire un controllo finale: assicurarsi che il pannello sia correttamente allineato e che il morsetto abbia un contatto stabile e uniforme con il telaio prima di passare al modulo successivo.

Precauzioni per l'installazione e la manutenzione

• Verifica compatibilità: prima dell'installazione, verificare le dimensioni del telaio del pannello, l'altezza del telaio, il tipo di binario e le specifiche del morsetto terminale.
• Seguire la zona di bloccaggio consigliata: la fascetta deve essere installata solo all'interno dell'area specificata dal produttore del modulo solare. Il posizionamento errato può influire sulle prestazioni, sulla sicurezza o sui requisiti di garanzia del modulo.
• Utilizzare la coppia corretta: utilizzare sempre la coppia di serraggio consigliata. Una forza eccessiva può danneggiare il telaio del pannello o i componenti di montaggio, mentre una coppia insufficiente può causare un collegamento allentato.
• Garantire un contatto uniforme: il morsetto deve essere piatto e saldamente contro il telaio del pannello. Evitare l'installazione inclinata, spazi visibili o contatti irregolari.
• Controllare l'allineamento del pannello: allineare i pannelli prima di serrare completamente i morsetti terminali. Ciò semplifica il mantenimento di un layout del pannello ordinato e coerente.
• Maneggiare i componenti con attenzione: evitare una forza eccessiva o strumenti affilati che potrebbero graffiare o danneggiare il morsetto in alluminio, il telaio del pannello o la guida di montaggio.
• Ispezionare regolarmente il sistema: durante la manutenzione ordinaria del fotovoltaico, controllare i morsetti, i bulloni, i dadi e i collegamenti delle guide per individuare eventuali segni di allentamento, corrosione, deformazione o altri danni. Sostituire i componenti danneggiati quando necessario.

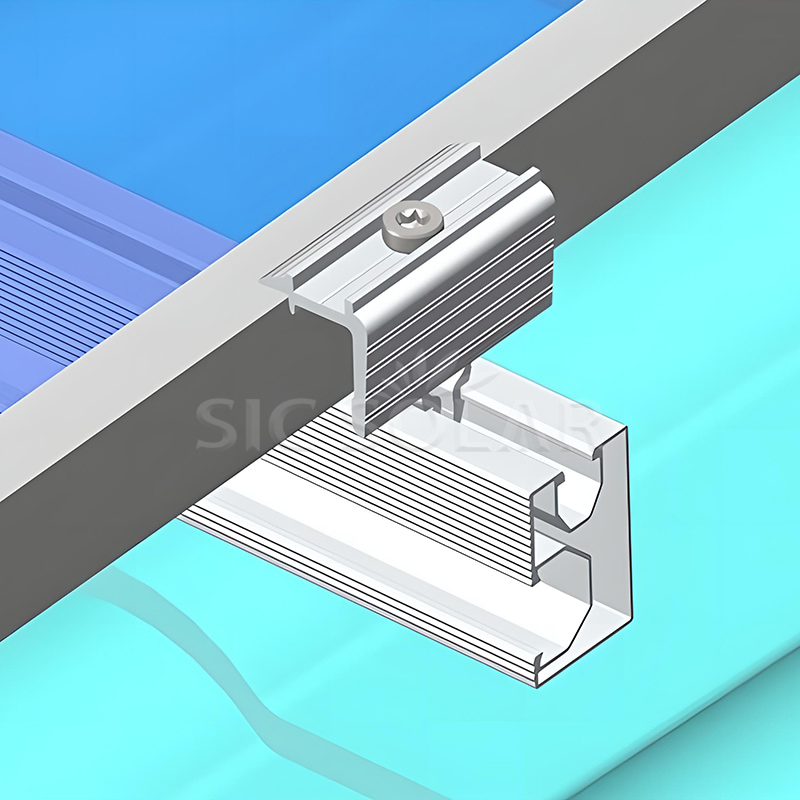

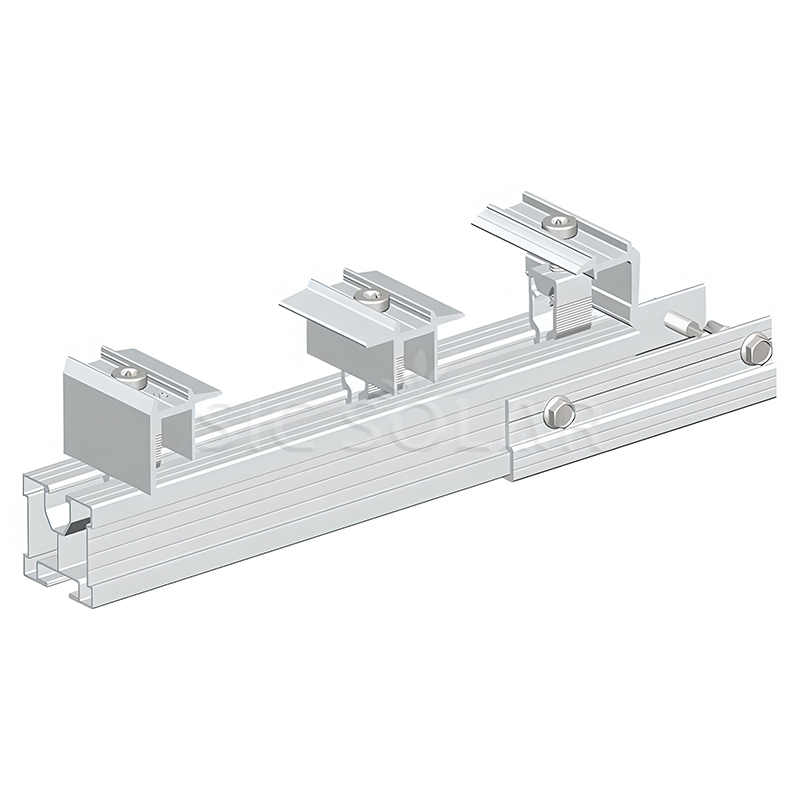

Visualizzazione dell'installazione

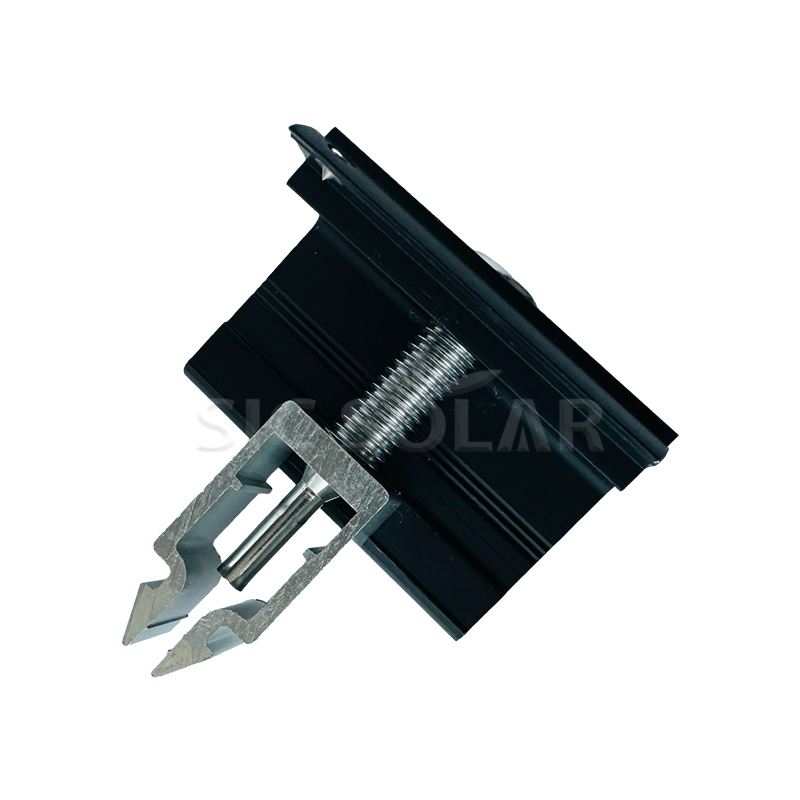

Dettagli

Pacchetto

Utilizziamo metodi di imballaggio e spedizione standard con morsetto terminale solare a montaggio rapido. Tuttavia, se hai requisiti di imballaggio specifici, possiamo coordinarci con la fabbrica per imballare e spedire il prodotto secondo le tue specifiche.
