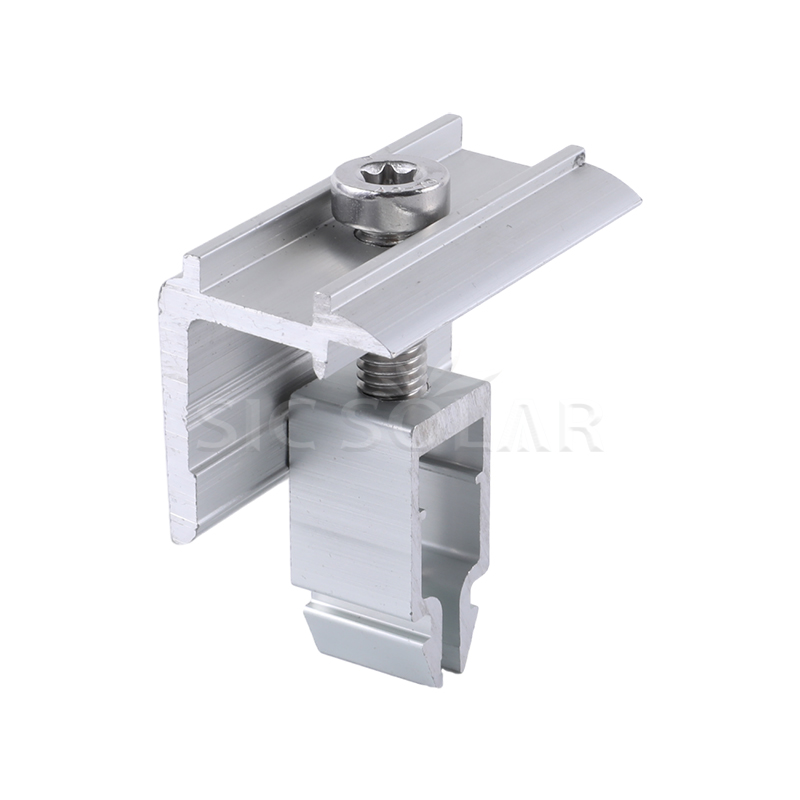

Morsetto terminale per pannello solare Installazione rapida

Il morsetto terminale per pannello solare è installato all'estremità di una fila di pannelli per tenere saldamente il bordo esterno del modulo contro la guida di montaggio. Crea una connessione sicura tra il telaio del pannello e la struttura di montaggio mantenendo semplice il processo di installazione. Il design a installazione rapida è particolarmente utile nei progetti con un numero elevato di moduli. Gli installatori possono posizionare il morsetto, collegare l'hardware di fissaggio e fissare il pannello senza aggiungere passaggi di installazione non necessari.

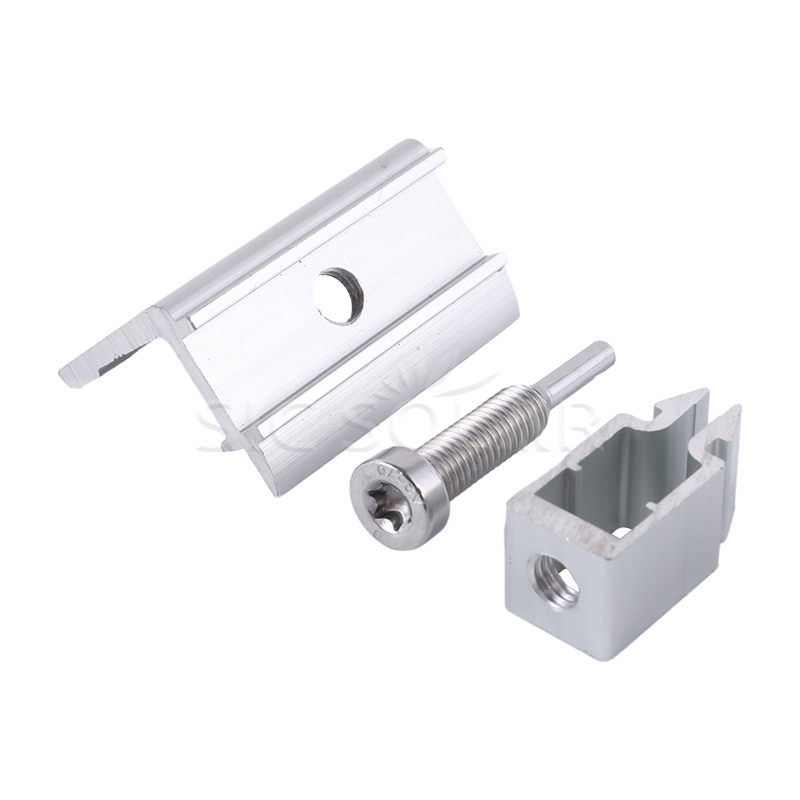

Componenti

Parametro (Specifica)

Caratteristiche principali e vantaggi

• Installazione rapida: il design pratico consente di posizionare e fissare rapidamente il morsetto, contribuendo a risparmiare tempo durante l'installazione del modulo.
• Struttura semplice: la struttura semplice rende il morsetto facile da maneggiare, posizionare e regolare in loco.
• Fissaggio sicuro del pannello: il morsetto applica una pressione stabile al bordo esterno del telaio del pannello, mantenendo il modulo saldamente collegato alla guida di montaggio.
• Buona resistenza alla corrosione: i materiali sono adatti per applicazioni fotovoltaiche esterne e possono resistere alla normale esposizione a pioggia, umidità e luce solare.
• Minori esigenze di manodopera: un processo di installazione più rapido può ridurre il lavoro ripetitivo e migliorare la produttività, soprattutto su pannelli solari più grandi.
• Connessione ordinata: il design compatto crea una connessione pulita tra il telaio del pannello e la guida di montaggio senza aggiungere ingombri inutili.
• Ampia gamma di applicazioni: è adatto per sistemi di montaggio solare compatibili utilizzati su tetti residenziali, edifici commerciali, progetti industriali e installazioni a terra.

Passaggi di installazione

• Preparare le guide di montaggio: installare le guide solari in base al layout del progetto. Verificare che le guide siano correttamente allineate e fissate saldamente alla struttura di supporto.
• Posizionare il pannello solare: posizionare il modulo sulle guide e regolarlo nella posizione richiesta.
• Posizionare il morsetto terminale: posizionare il morsetto terminale contro il bordo esterno del telaio del pannello. Assicurarsi che rientri nell'area di bloccaggio specificata dal produttore del modulo.
• Collegare il morsetto alla guida: inserire l'hardware di fissaggio appropriato nella guida di montaggio e collegarlo al morsetto terminale.
• Controllare la posizione: assicurarsi che il morsetto sia posizionato uniformemente contro il telaio del pannello e che il modulo rimanga correttamente allineato.
• Stringere il dispositivo di fissaggio: stringere il bullone o il dado alla coppia specificata dal produttore del sistema di montaggio. Evitare un serraggio eccessivo che potrebbe danneggiare il telaio del pannello o i componenti di montaggio.
• Eseguire un controllo finale: controllare l'allineamento del pannello, la posizione del morsetto, il dispositivo di fissaggio e il collegamento della guida per assicurarsi che il modulo sia fissato saldamente prima di continuare con il pannello successivo.

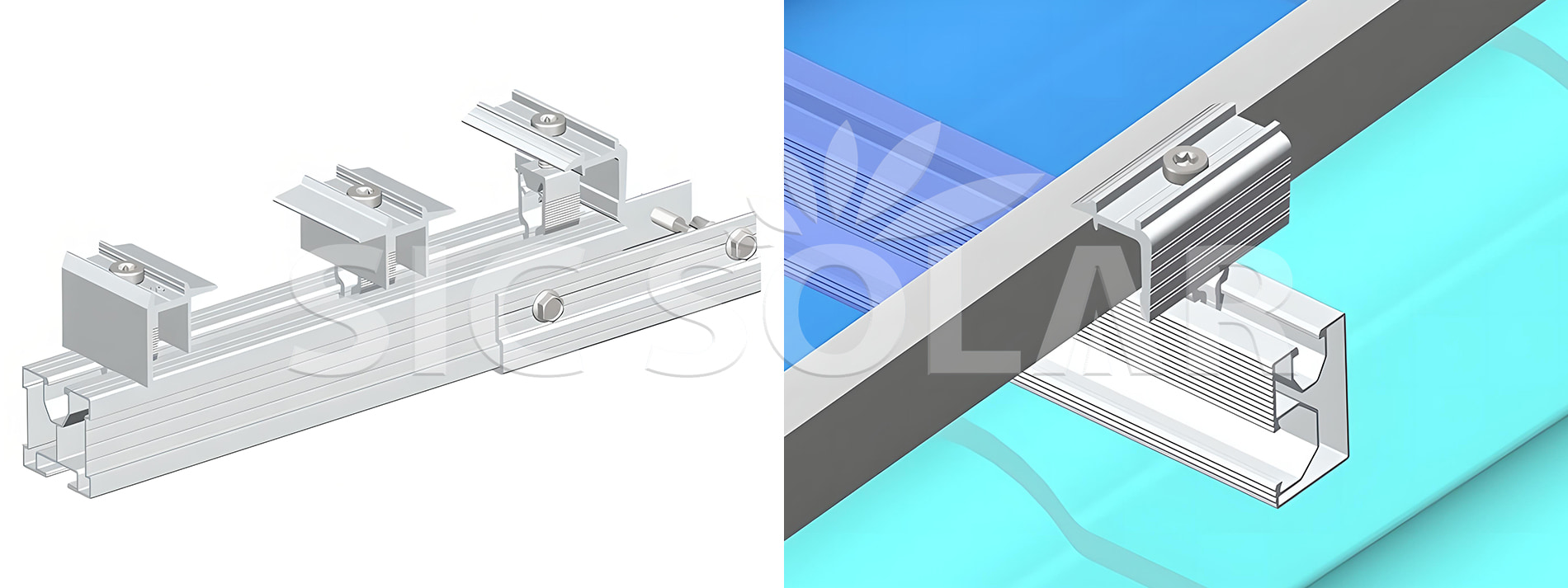

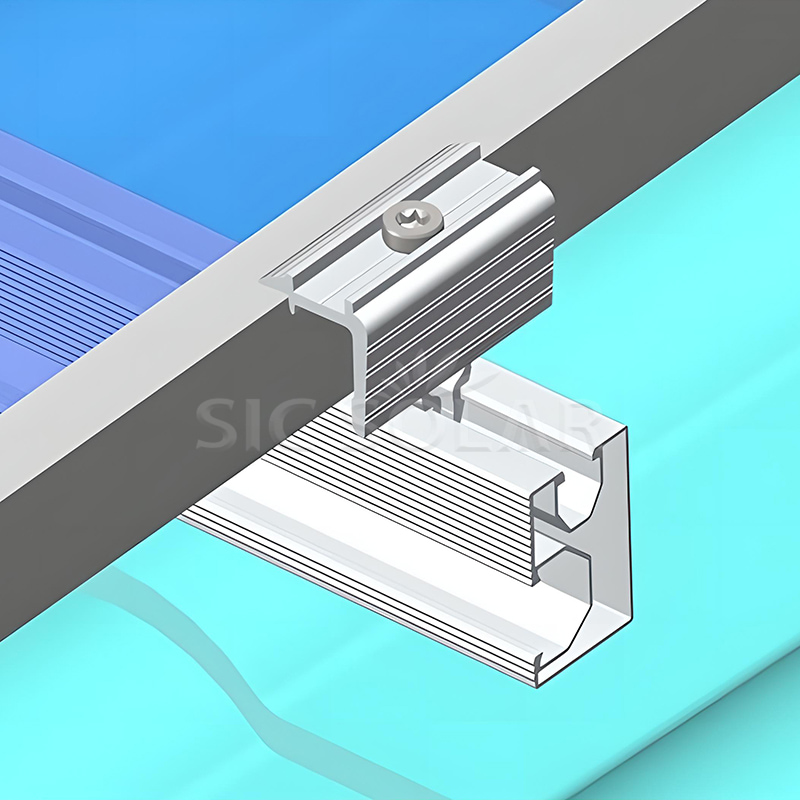

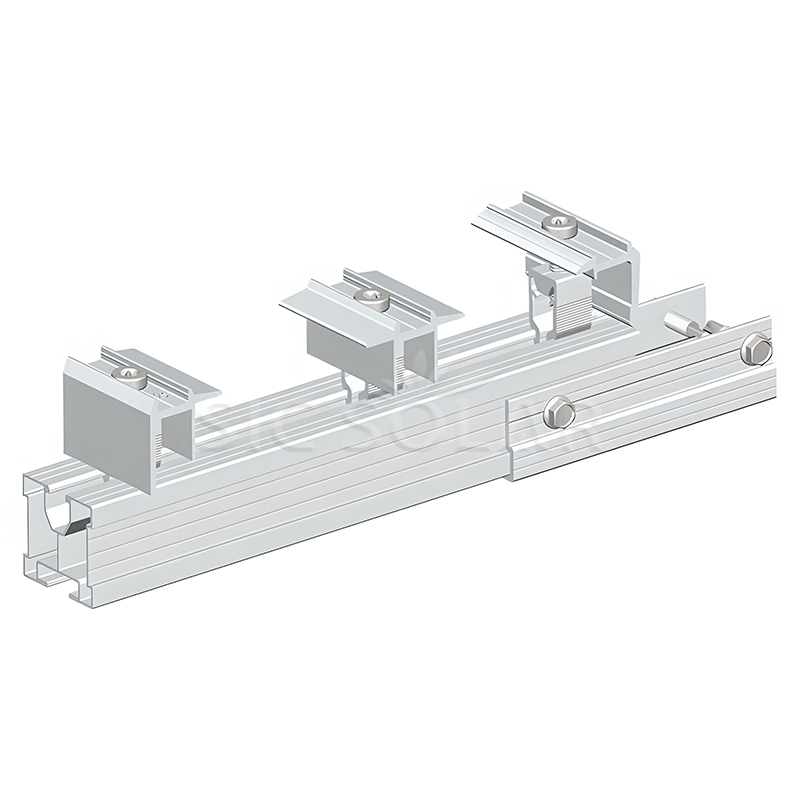

Visualizzazione dell'installazione

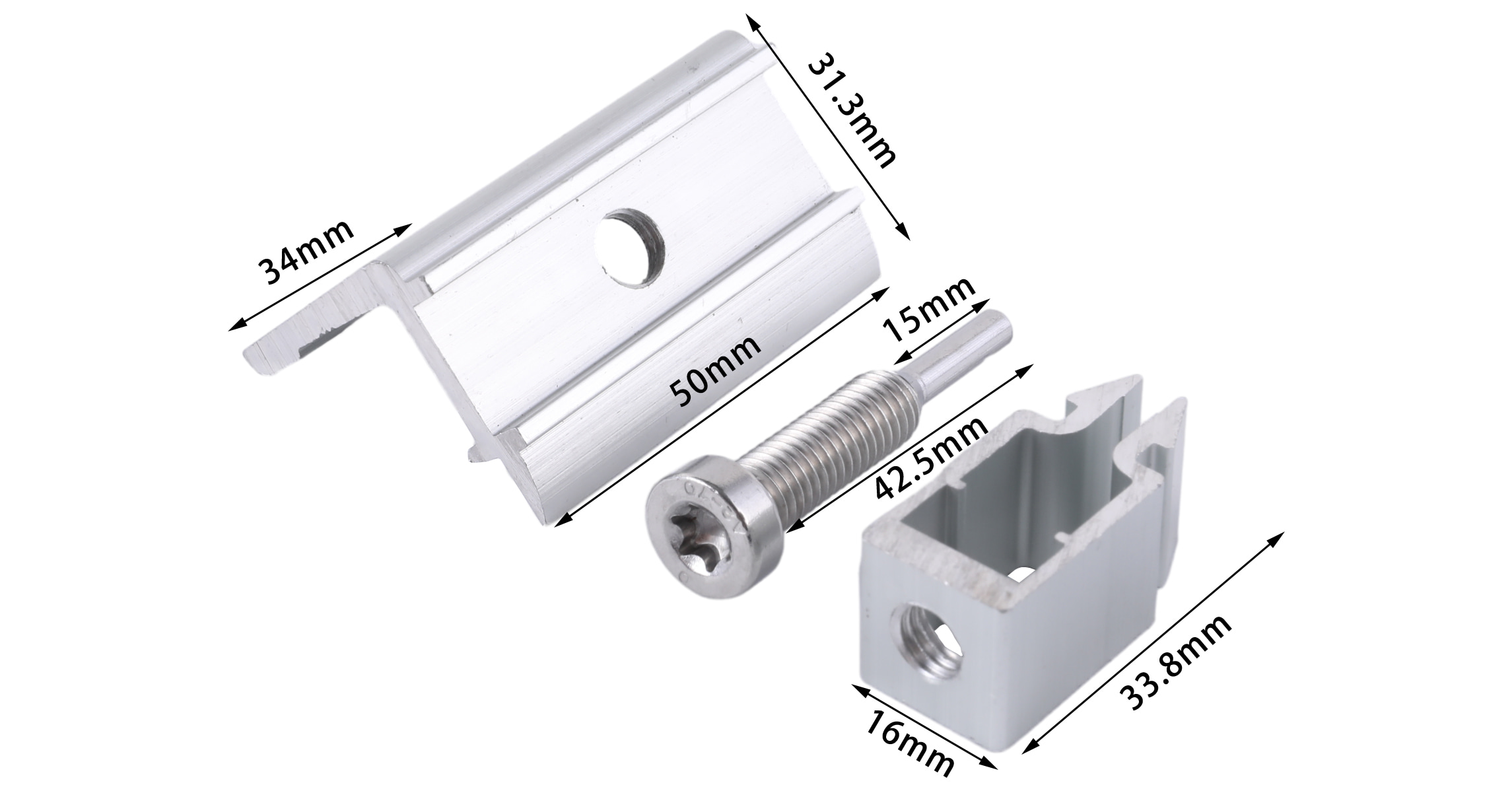

Dettagli

Pacchetto

Utilizziamo metodi di imballaggio e spedizione standard con morsetto terminale per pannello solare per installazione rapida. Tuttavia, se hai requisiti di imballaggio specifici, possiamo coordinarci con la fabbrica per imballare e spedire il prodotto secondo le tue specifiche.
